Velo Mesh

Lo schermo che lascia passare la facciata

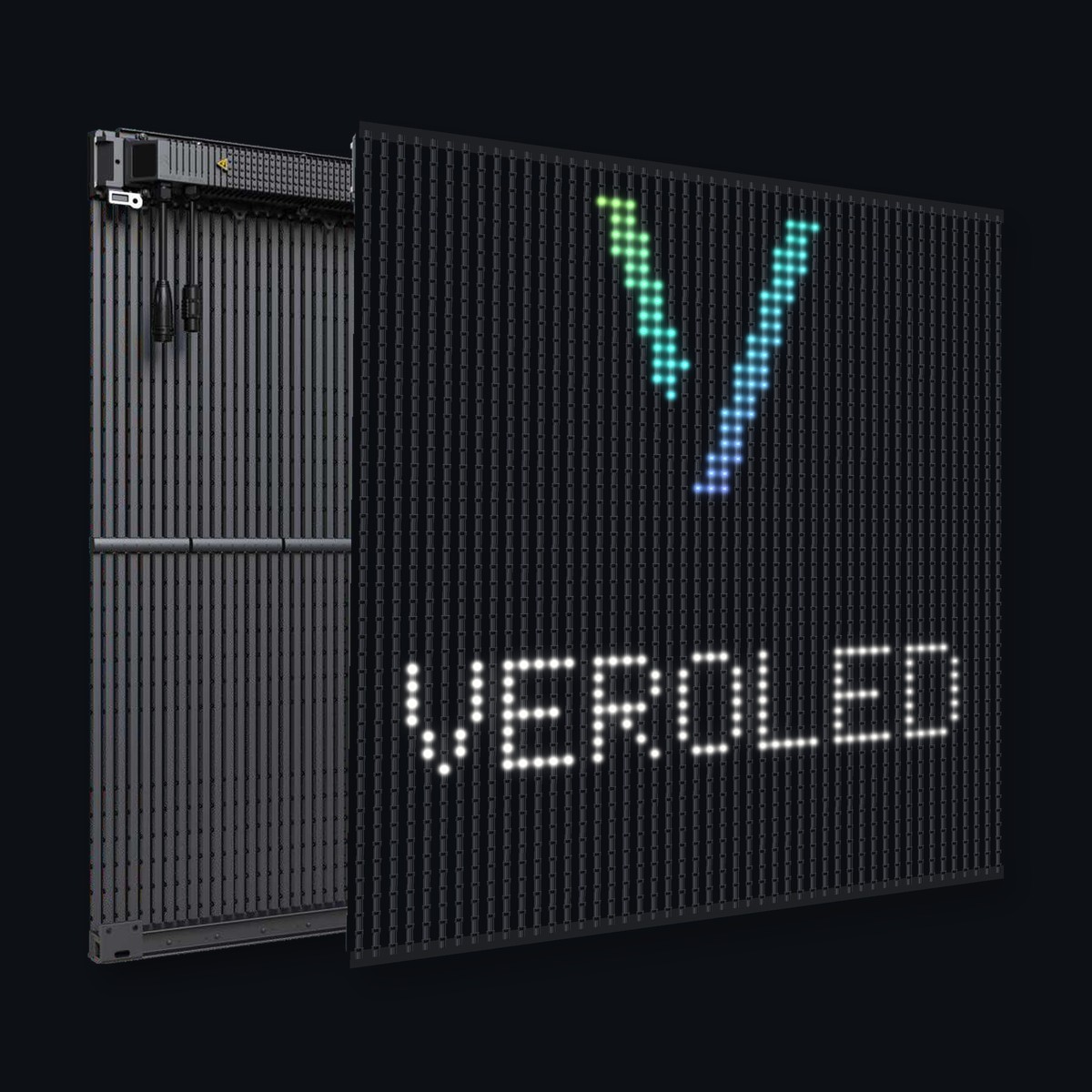

Velo Mesh è un ledwall a rete per esterni: invece di un pannello pieno, il cabinet è fatto di file di LED separate da spazi aperti. Da lontano si vede l’immagine; da vicino, e dall’interno dell’edificio, si vede attraverso. Secondo il passo, dal 45% al 71% della superficie resta aperta a luce e aria.

Le immagini in questa pagina sono simulazioni costruite sui dati del prodotto: barre, listelli e diodi sono disegnati alla loro distanza reale.

Perché una rete e non uno schermo pieno

• Facciate e vetrate restano vive: chi sta dentro continua a vedere fuori, e la luce del giorno entra.
• Il vento passa: la struttura aperta oppone poca superficie, e la carpenteria di sostegno può essere più leggera.
• Niente condizionamento: l’aria che attraversa la rete porta via il calore.
• Peso contenuto: da 10,9 kg/m² sul P31.2.

Due costruzioni, quattro passi

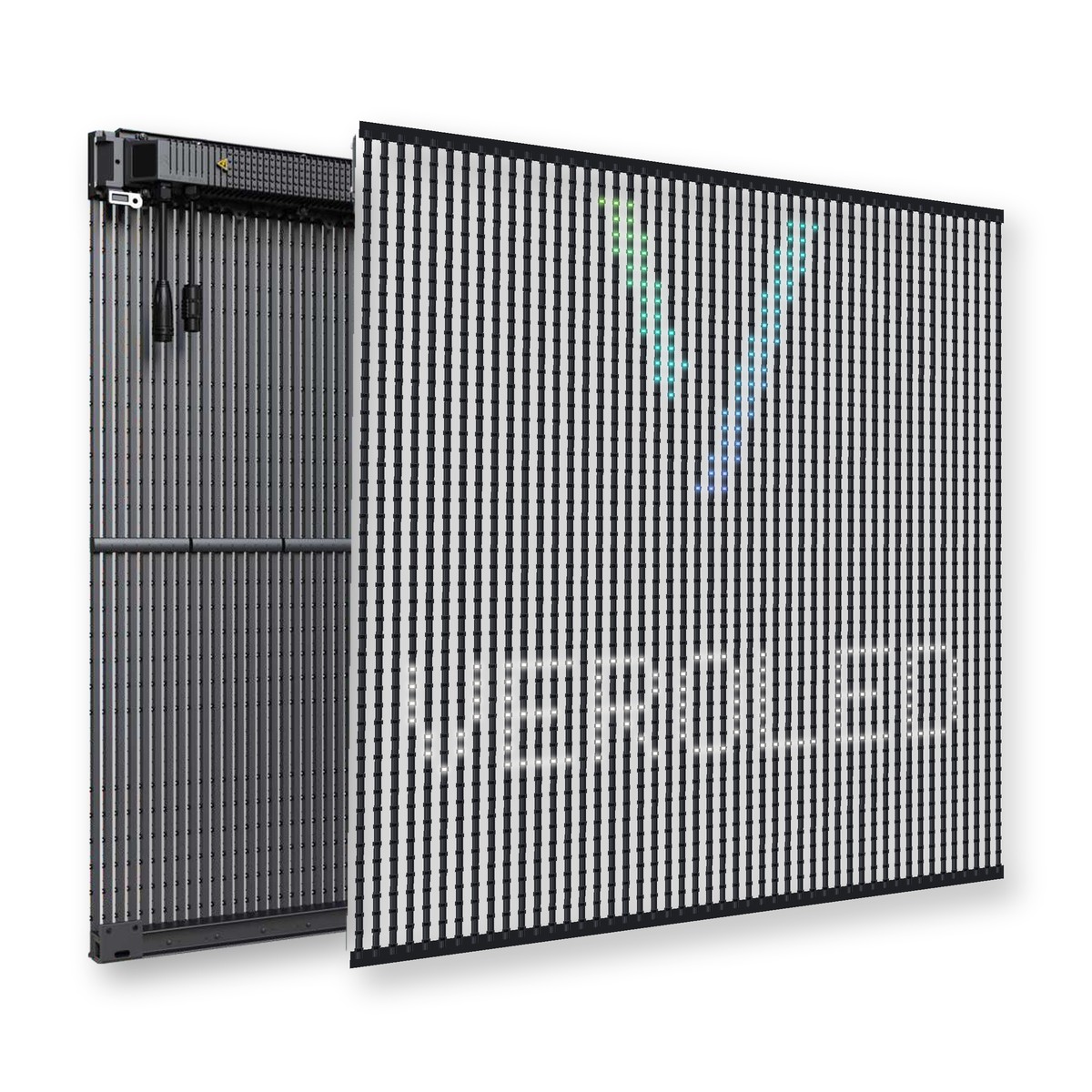

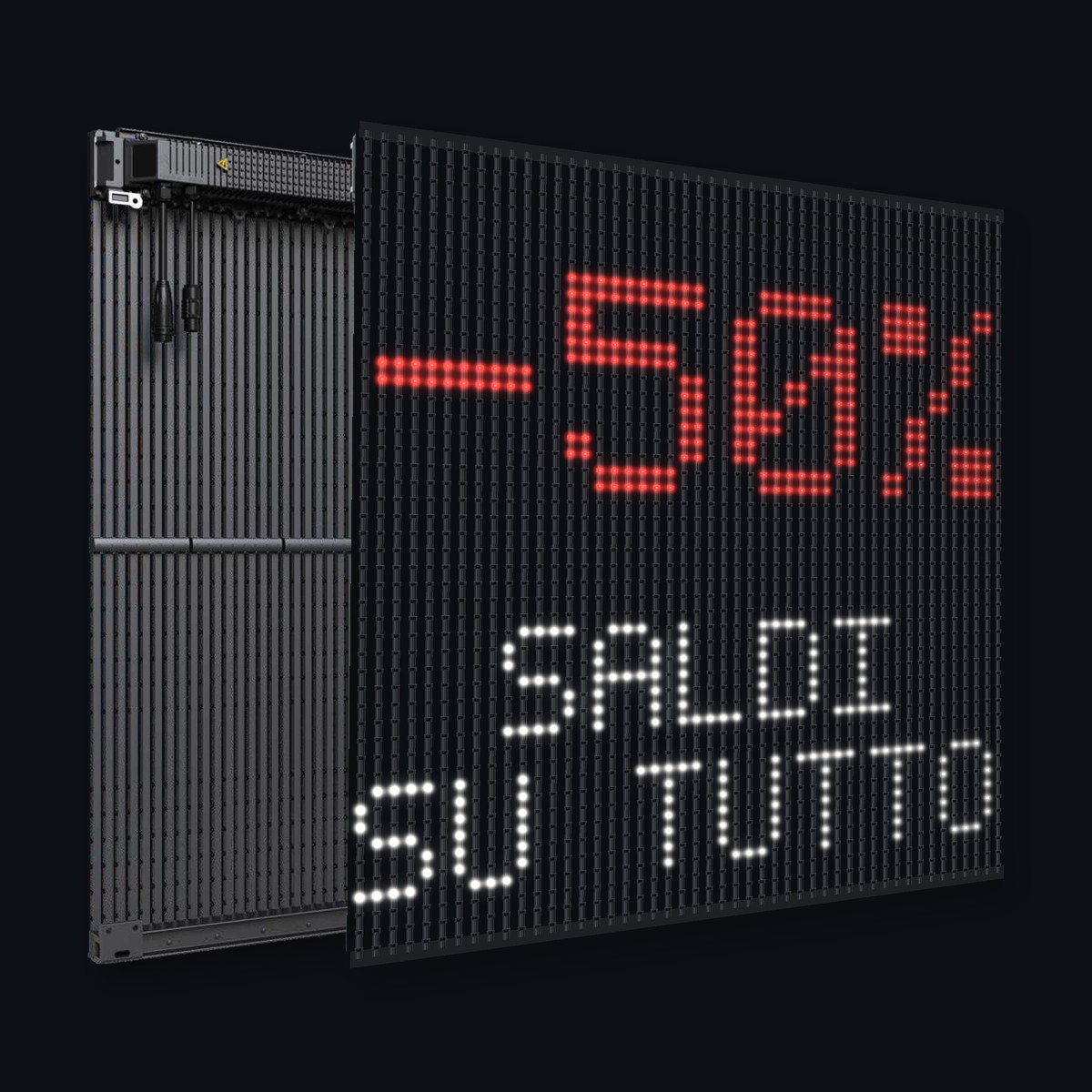

Barre LED verticali — per le facciate viste da lontano, con la trasparenza più alta:

• P15.6 (VL-MESH-P15.6): 4.096 pixel/m² e 45% di trasparenza, per facciate viste da una piazza o da una strada.
• P20.8 (VL-MESH-P20.8): il compromesso fra dettaglio e trasparenza, 60%.
• P31.2 (VL-MESH-P31.2): il più aperto, 71% di trasparenza, per grandi superfici viste da lontano.

Listelli orizzontali con gronda — quando serve più dettaglio:

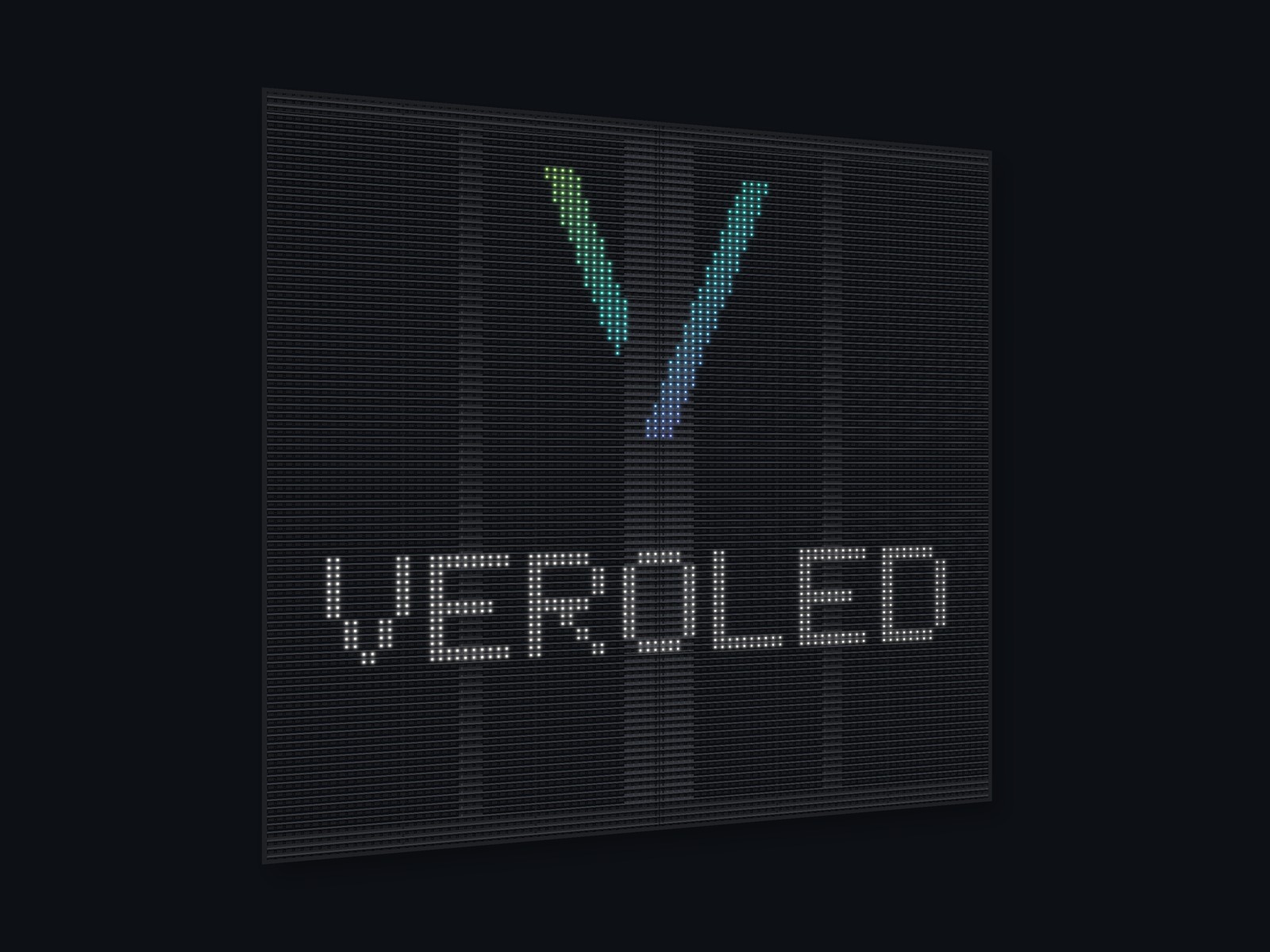

• P10.4 (VL-MESH-P10.4): il passo più fitto della gamma, 9.216 pixel/m² e 50,3% di trasparenza. Il frontale è fatto di listelli orizzontali, uno per riga di pixel; sopra ogni riga sporge una gronda che ripara il LED (SMD 2727, incassato in una finestrella del listello) da pioggia, polvere e raggi UV e lo protegge dagli urti. 6.000–8.000 nit, IP65, cabinet da 72 mm e 14,8 kg/m², in sei formati da 1.000 × 500 a 1.500 × 1.000 mm.

Costruzione dei modelli a barre

• IP68 sul fronte, IP66 sul retro: guarnizioni in silicone, moduli resinati, interfacce a doppia tenuta.

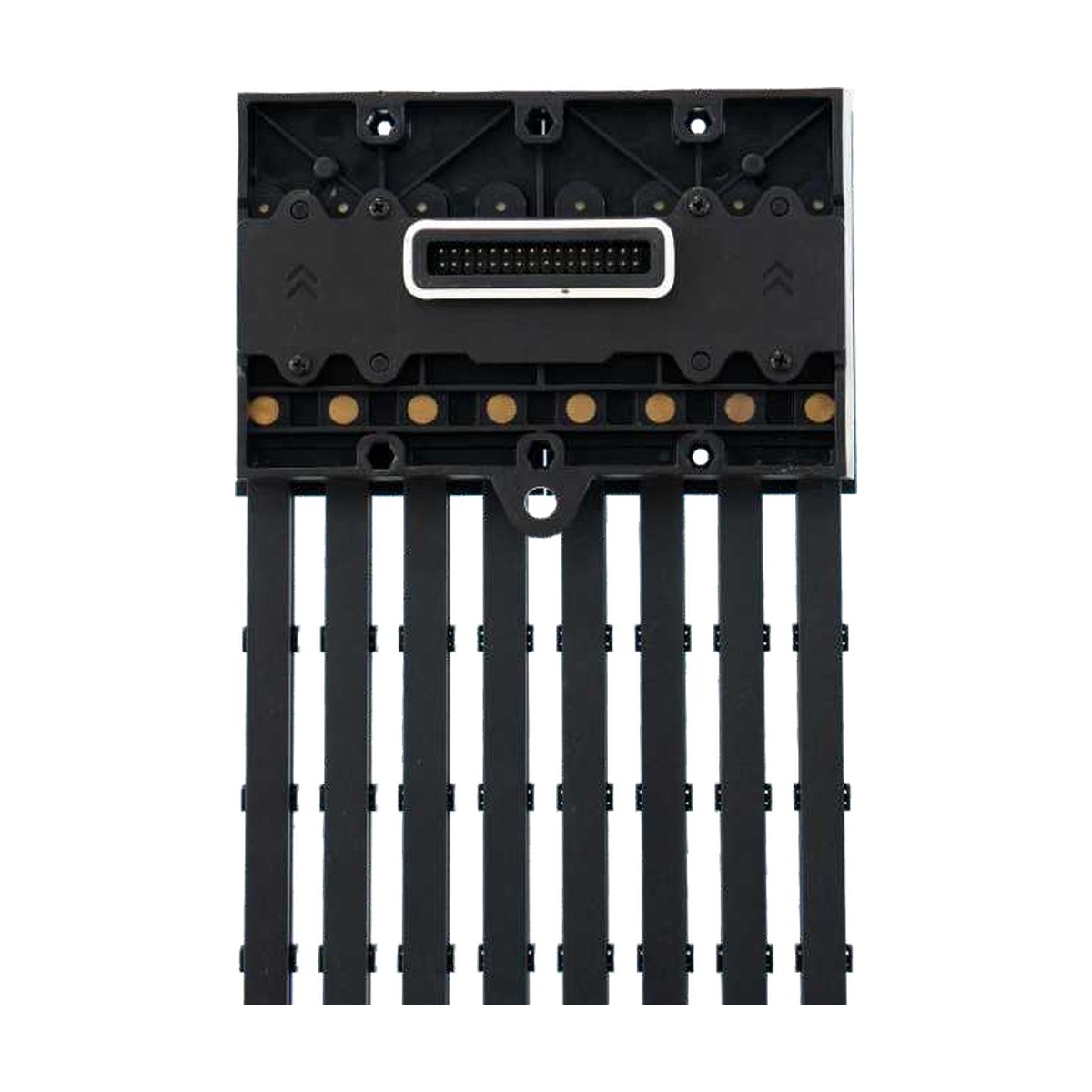

• Doppia sicurezza sul modulo: cavo anticaduta e maschere con aggancio a vite e a scatto.
• Connessioni a pin fra modulo, scheda HUB e scheda ricevente: meno cavi nel cabinet.
• Raffreddamento passivo: l’alimentatore è accoppiato al power box in alluminio con gel termico.
• Manutenzione dal fronte e dal retro, con connettori stagni a innesto rapido.

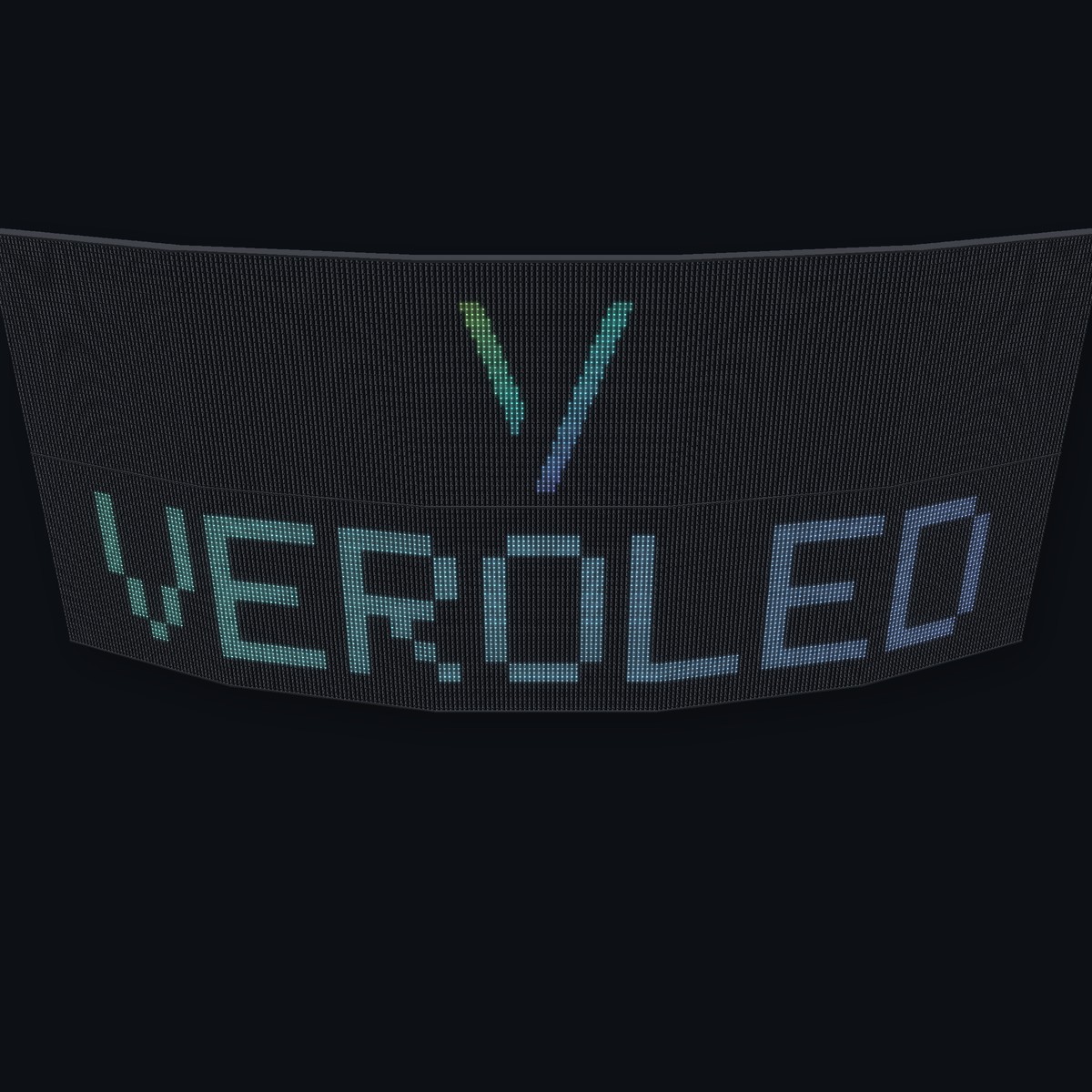

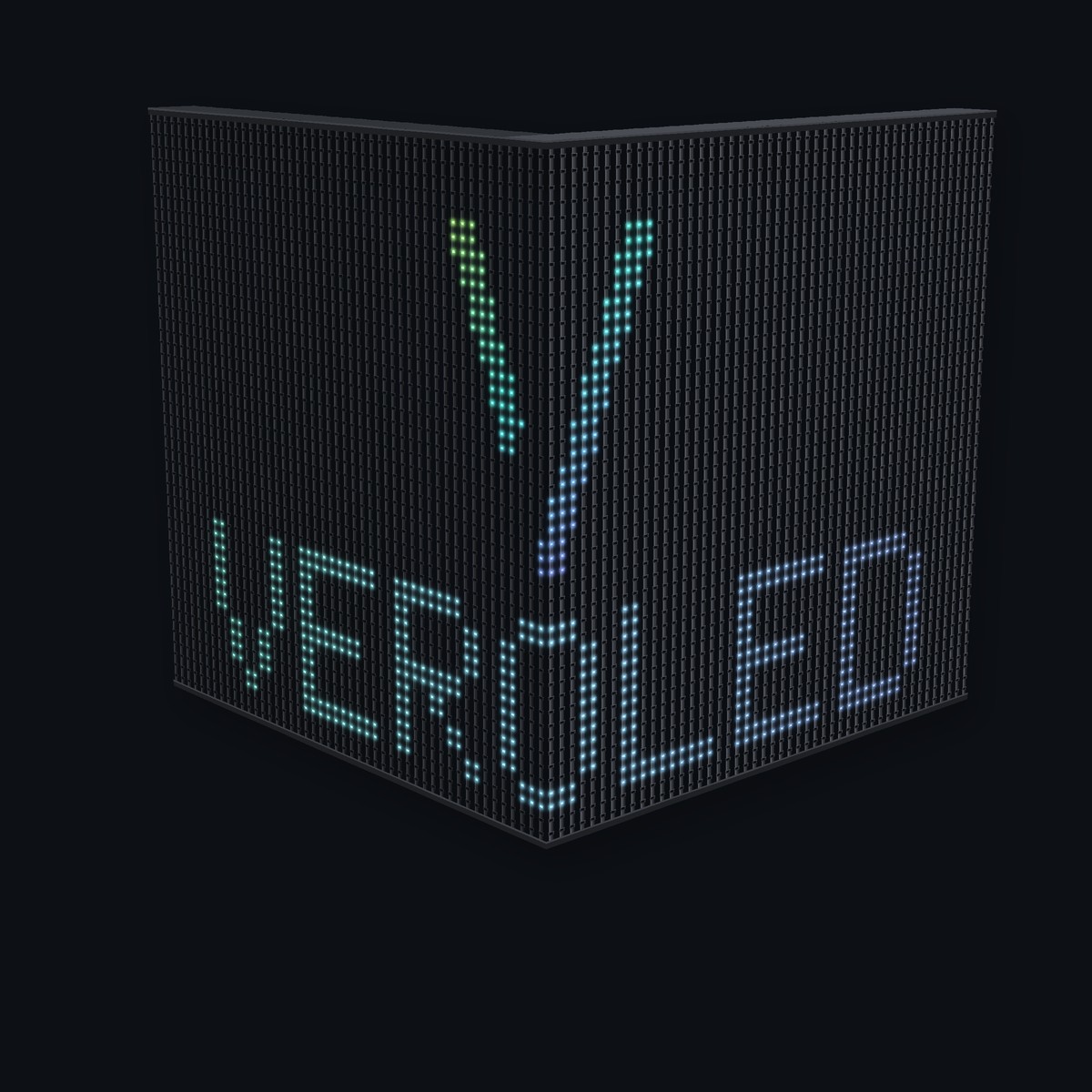

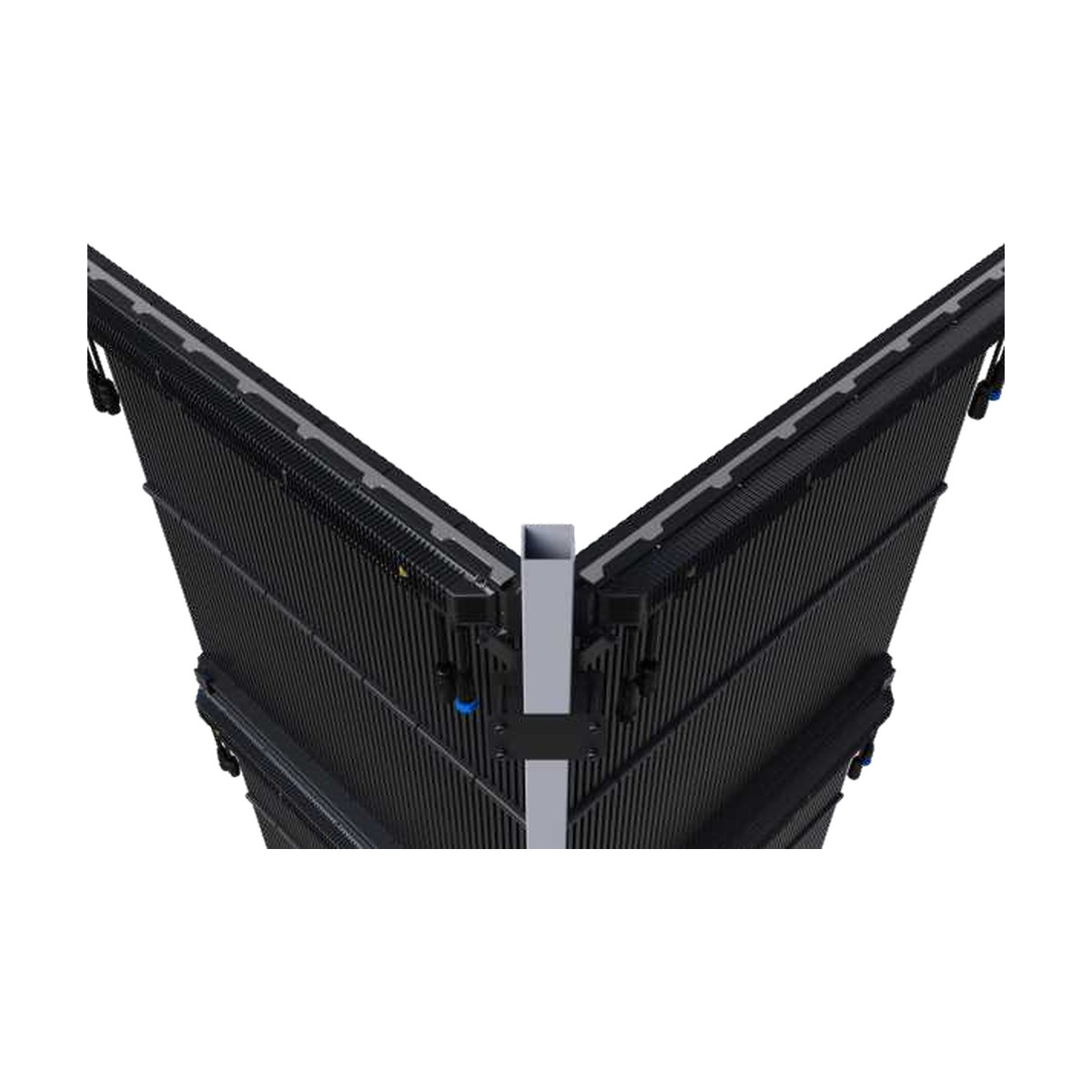

• Forme: piano, curva convessa da 0 a 14° fra un cabinet e l’altro, angolo di 90°.

Costruzione del P10.4

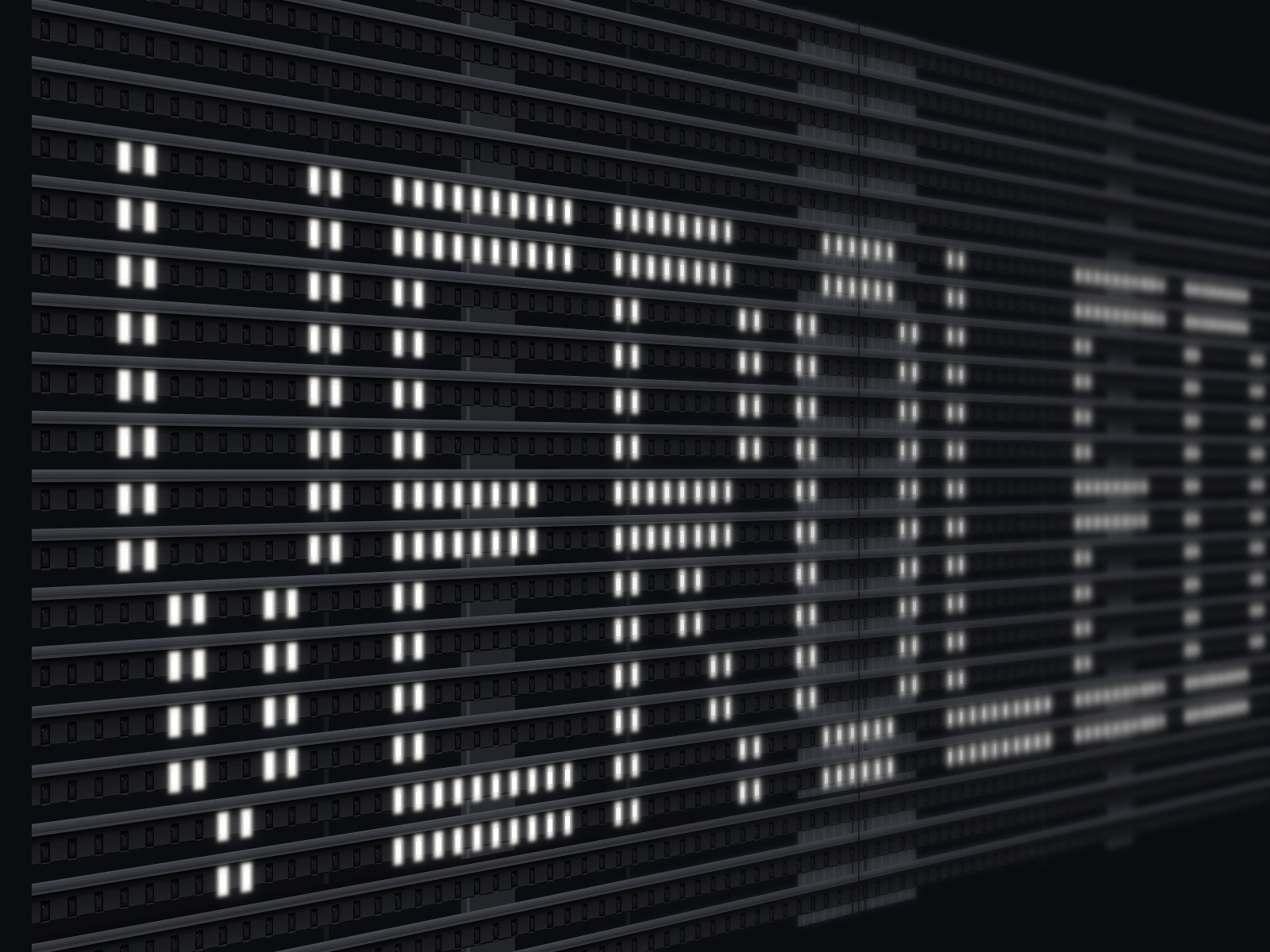

• Gronda su ogni riga: devia la pioggia, limita l’accumulo di polvere, ripara i LED dai raggi UV e fa da cuscinetto contro gli urti.
• Cabinet leggero in alluminio: 72 mm di spessore, cablaggio nascosto nel telaio, maniglia su ogni modulo.
• Struttura cava: l’aria attraversa il cabinet e porta via il calore; alimentatore al centro, sul retro.
• Manutenzione dal fronte e dal retro.

Specifiche tecniche chiave

• Luminosità: fino a 10.000 nit sulle barre (LED DIP 3747), 7.000–8.000 nit con LED SMD 3535; 6.000–8.000 nit sul P10.4.
• Refresh: 7.680 Hz; scala di grigi a 16 bit (14–16 bit sul P10.4).

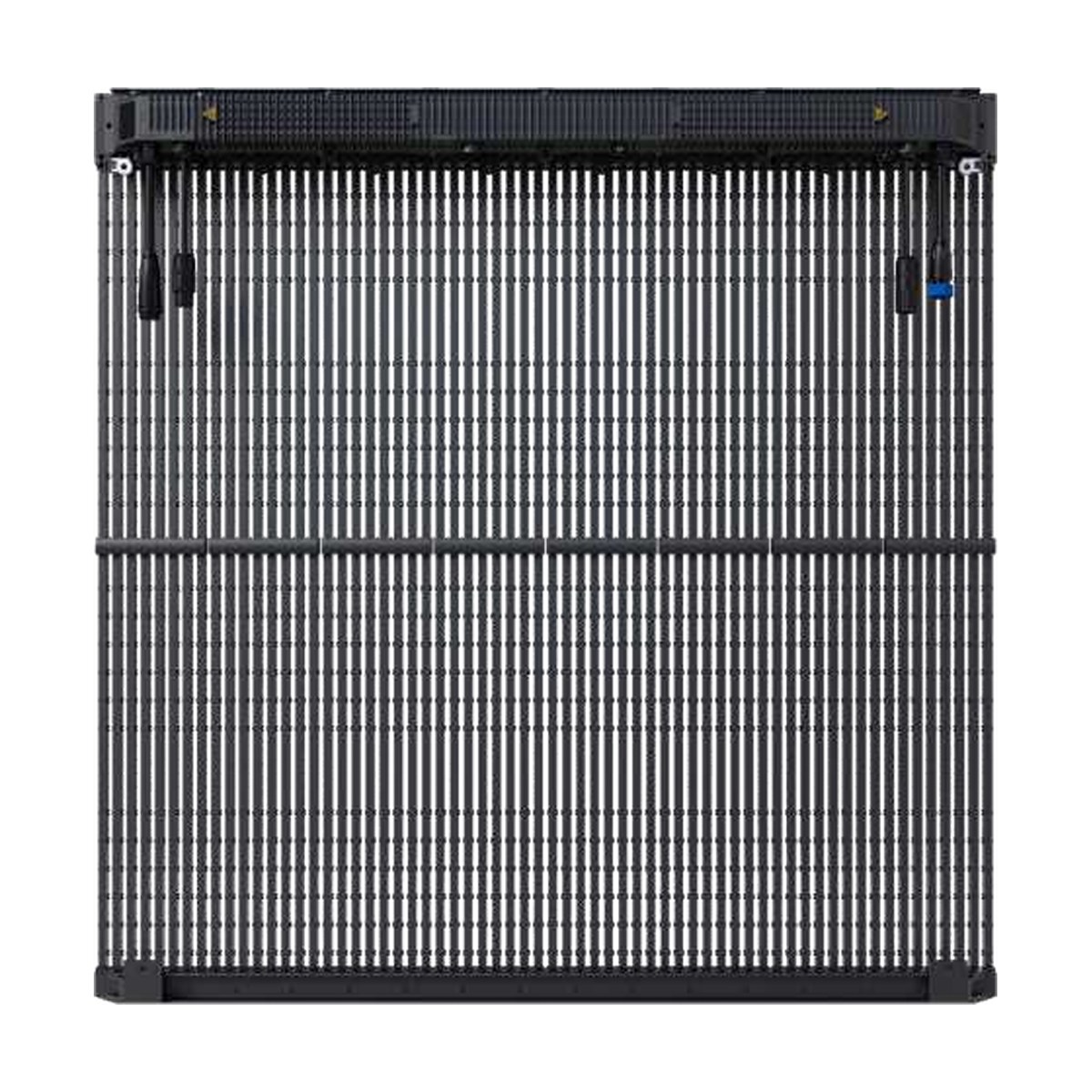

• Cabinet: 500 × 1.000 e 1.000 × 1.000 mm, spessore 86,7 mm (barre); da 1.000 × 500 a 1.500 × 1.000 mm, spessore 72 mm (P10.4).
• Temperatura di esercizio: da −40 a +55 °C (barre), da −30 a +50 °C (P10.4).
• Consumo medio: da 112 a 180 W/m² sulle barre, 168 W/m² sul P10.4.

Le specifiche complete, per ciascun passo, sono nella scheda tecnica (il P10.4 ha la sua pagina). Il manuale d’uso descrive installazione, cablaggio e manutenzione dei modelli a barre; per il P10.4 le istruzioni di installazione si concordano in fase di progetto.
